Taludes con vegetación
La vegetación cambia entre pasadas y la señal se pierde. En presas de tierra quedan menos puntos sobre el talud.
InSAR en presas y embalsesAuscultación satelital de presas y embalses
Medimos la deformación de la cortina, los estribos y las laderas del embalse con radar satelital InSAR. Serie histórica desde 2015, en mm/año y con su error declarado.
- Datos radar
- Sentinel-1 · estándar OPERA DISP-S1 · comercial en obras críticas
- Histórico
- Desde 2015
- Actualización
- Cada 6 – 12 días
- Componentes
- Vertical y este–oeste
- Detección medida
- ±3,7 a ±11,5 mm/año
Qué recibe
Entregables del monitoreo InSAR de presas
Mapas, series y avisos sobre la cortina, los estribos y las laderas del embalse. En AltiaVisor y en formatos vectoriales y ráster estándar.

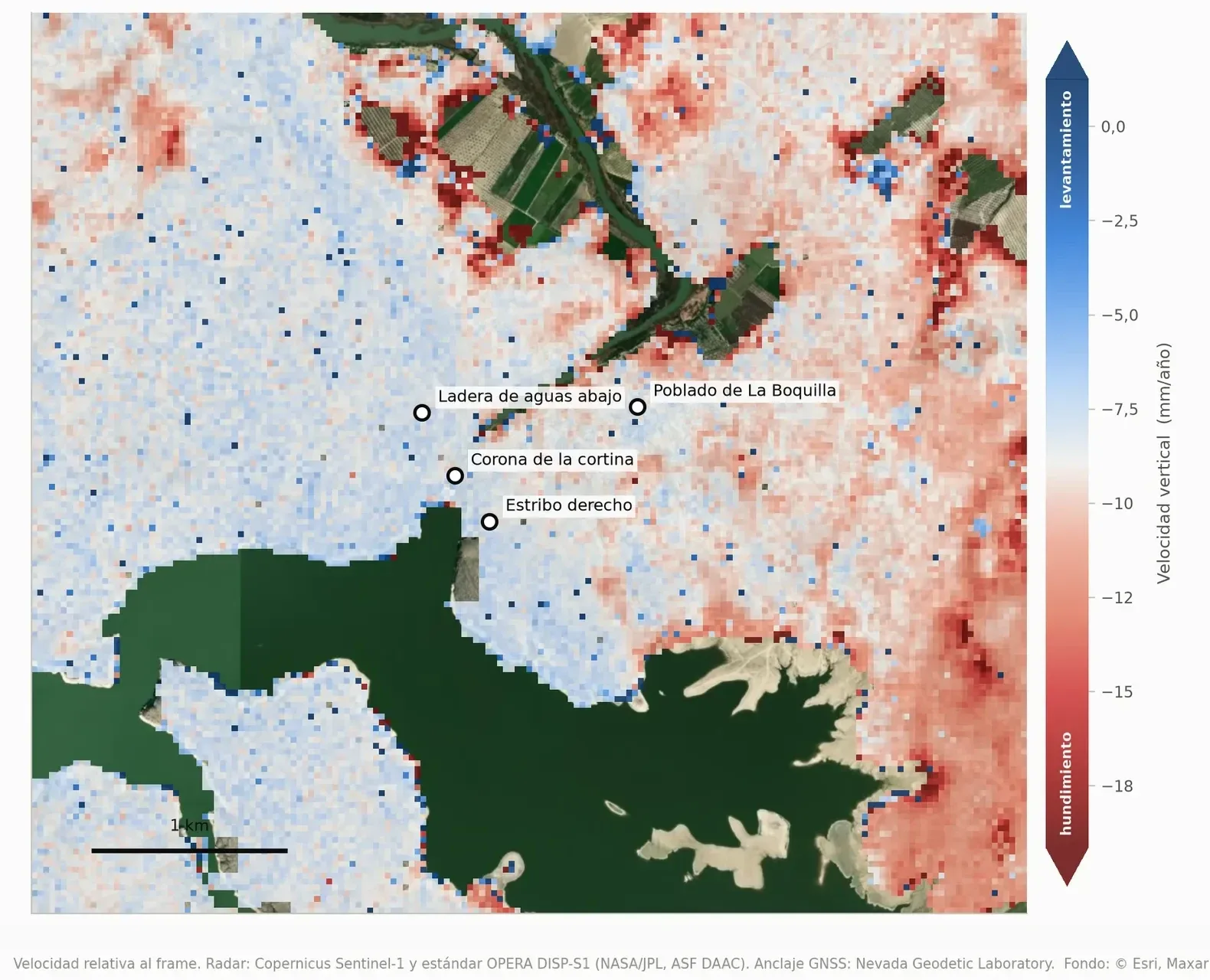

Presa La Boquilla, Chihuahua. Velocidad vertical en mm/año, 2016–2026. Corona, estribo, ladera y poblado coinciden dentro de 0,8 mm/año: la cortina se mueve con su estribo.
Mapa de velocidad de deformación
Milímetros por año en vertical y este–oeste, píxel a píxel, con su error.
Serie temporal por punto
Corona, estribos, vertedor y laderas, una fecha por pasada desde 2015. Comparable con su auscultación.
Capas de calidad
Coherencia, fechas válidas e incertidumbre. Dicen dónde fiarse del dato y dónde no.
Avisos por umbral
El umbral se acuerda al empezar. AltiaVisor avisa cuando un punto lo cruza.
Informe técnico
Método, comprobaciones y límite de detección del sitio.
Metodología
Cómo se mide la deformación de una presa por satélite
El radar del satélite mide la distancia a cada punto en cada pasada. La diferencia entre pasadas es el desplazamiento.
Viabilidad sobre archivo
Se comprueba cuántos puntos devuelve la obra y con qué calidad, antes de cotizar.
Serie histórica
Se procesa el archivo completo en las dos órbitas: velocidad y desplazamiento acumulado desde 2015.
Anclaje y contraste
La serie se fija a una estación GNSS y se contrasta con su auscultación, si existe. De ahí sale el error declarado.
Seguimiento en AltiaVisor
Cada pasada nueva se añade a la serie. Si un punto cruza el umbral, llega un aviso.
La serie de su presa ya existe
El satélite pasa sobre cada presa desde 2015. No hace falta esperar una campaña: el primer entregable trae diez años de historia, con los ciclos de llenado y vaciado dentro.
- Fuentes radar
- Copernicus Sentinel-1 y el estándar OPERA DISP-S1 (NASA/JPL)
- Obras críticas
- Radar comercial de mayor resolución y revisita
El método completo, con sus comprobaciones, está en Método.
Presupuesto
Precio de un estudio InSAR de presa
Se cotiza por estudio. Estas cuatro variables mueven la cifra.
- Periodo
- Histórico desde 2015, seguimiento continuo o los dos
- Órbitas
- Una, o ascendente y descendente para separar vertical y este–oeste
- Extensión
- Solo la obra, o la obra con las laderas del embalse
- Referencia
- Con GNSS o auscultación para contrastar, o en marco relativo
Estudio de viabilidad, sin coste
Cuántos puntos devuelve su presa, con qué error esperable y a qué precio. Una página.
- Para cotizar
- Ubicación · tipo de cortina · auscultación instalada
- Plazo
- 2 – 3 días laborables
Pedir estudio de viabilidad
Dónde falla
Límites del InSAR en presas
Cuatro condiciones donde la medida pierde calidad. Se revisan en el estudio de viabilidad, antes de cotizar.
Franja de oscilación del embalse
La zona que el agua cubre y descubre no devuelve medida.
Movimiento rápido
Más de 1,4 cm entre dos pasadas no se mide bien. La técnica es para deformación lenta, no para un colapso en curso.
Dirección norte–sur
El satélite mira de lado. Con dos órbitas se separan vertical y este–oeste; el norte–sur queda sin resolver.
- Mejor sitio medido · La Boquilla
- ±3,7 mm/año
- Cortina de concreto en zona árida.
- Sitio más difícil · La Yesca
- ±11,5 mm/año
- Cañón con vegetación y lluvias monzónicas.
Preguntas frecuentes
Preguntas sobre el monitoreo InSAR de presas
¿Qué es el monitoreo InSAR de presas?
Una técnica de radar satelital que mide el desplazamiento de la superficie entre pasadas del satélite. Sobre una presa da la velocidad de la cortina, los estribos y las laderas en mm/año, sin instalar nada en la obra.
¿Sustituye a la auscultación instalada?
No. Péndulos, extensómetros y topografía miden puntos concretos con más precisión. El InSAR cubre la obra entera y su entorno, y da una segunda serie independiente para contrastar.
¿Qué precisión tiene?
Depende del sitio. En nuestros casos de estudio el límite de detección fue de ±3,7 mm/año en una cortina de concreto en zona árida y de ±11,5 mm/año en un cañón con vegetación y lluvias monzónicas. El estudio de viabilidad da la cifra esperable para su presa.
¿Funciona en presas de tierra o de enrocamiento?
Sí, con menos puntos sobre el talud si tiene vegetación. En la corona, el vertedor y las obras de concreto la medida se mantiene.
¿Desde cuándo hay datos de mi presa?
El archivo Sentinel-1 cubre desde 2015. La serie histórica ya existe y es el primer entregable.
¿Cada cuánto se actualiza?
Con cada pasada nueva del satélite, cada 6 a 12 días. AltiaVisor añade la fecha a la serie y avisa si un punto cruza el umbral acordado.
¿Hace falta instalar algo en la presa?
Para el análisis sobre archivo, no. Si el estudio pide fijar la serie a valores absolutos o más puntos en una zona concreta, se instalan reflectores o una antena GNSS. Va indicado en el presupuesto.
Casos de estudio
Monitoreo InSAR en cuatro presas de México
La Yesca, El Cajón, La Boquilla y Cerro Prieto: diez años de serie en cada una, contrastada contra estaciones GNSS, con su cifra y sus límites.
Casos
01
Movimiento del terreno
Sin deformación por encima de ±6,4 mm/año
Presa Cerro Prieto: se buscó la huella de un vaciado y no está
El embalse llegó al 0,48 % de su capacidad en 2022. Se buscó la respuesta del terreno a ese vaciado y no aparece por encima de ±6,4 mm/año.
02
Movimiento del terreno
+55 mm acumulados
Presa El Cajón: el sitio más difícil del catálogo
Cortina de enrocamiento de 180 m en un cañón de la Sierra Madre, donde una de las dos órbitas no ve el sitio. +55 mm acumulados.
03
Movimiento del terreno
Coherencia 0,99, la mejor del catálogo
Presa La Boquilla: una cortina de concreto sin estación GNSS cerca
Cortina de concreto de 80 m sin estación GNSS cerca: 434 fechas y la corona medida contra el estribo de roca, con coherencia 0,99.
04
Movimiento del terreno
Quieta dentro de ±11,5 mm/año

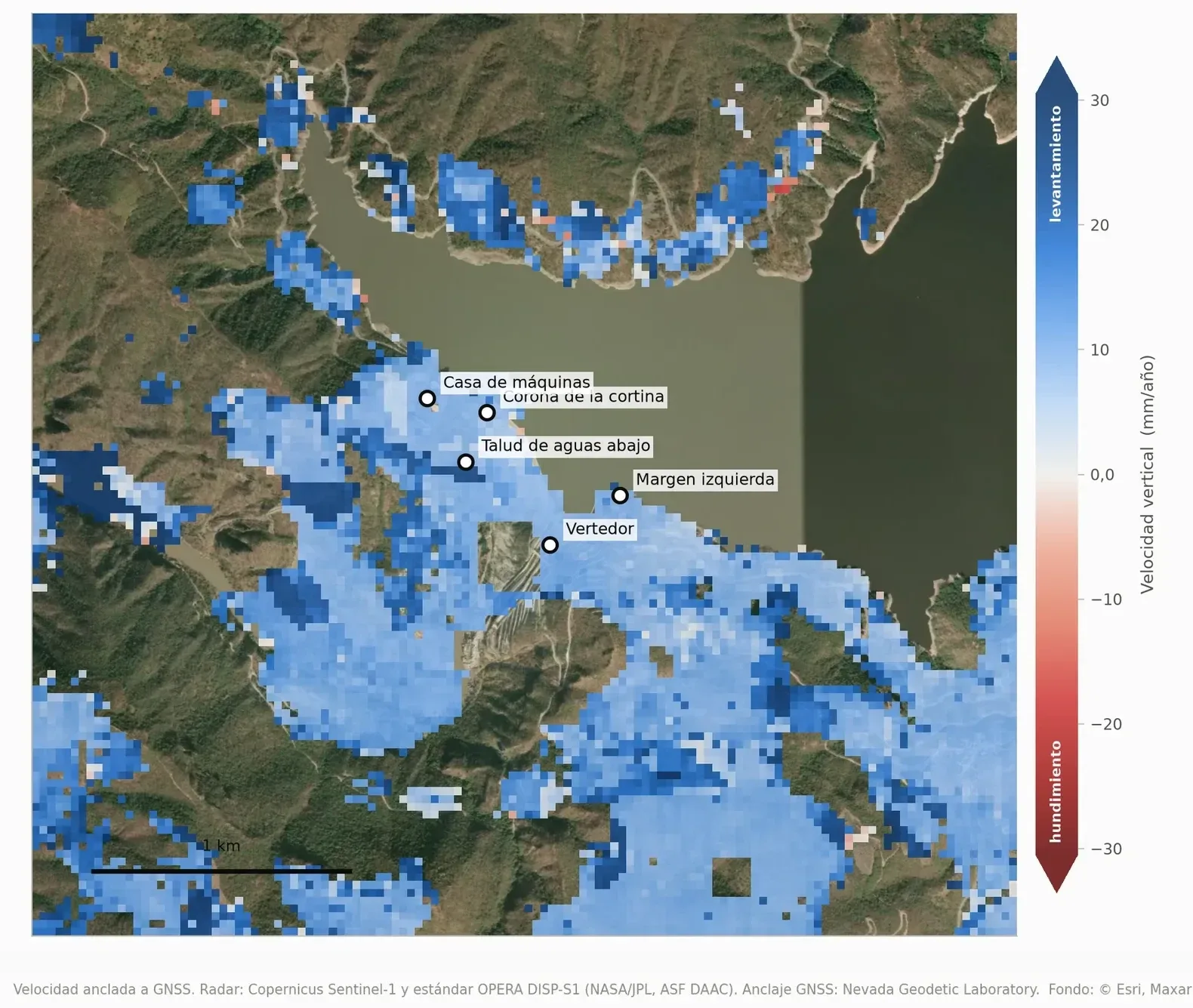

Presa La Yesca: una obra que no se mueve, y cuánto se puede afirmar eso
La segunda cortina más alta de México, 208 m. Diez años sin deformación detectable, y el límite exacto de lo que se puede afirmar: ±11,5 mm/año.
Artículos
01
Movimiento del terreno
Análisis histórico InSAR: reconstruir la deformación desde 2015
Cómo se reconstruye una década de movimiento del terreno sobre archivo satelital, qué se puede afirmar de un periodo pasado y para qué sirve en un peritaje.
InSAR
Histórico
Peritaje
02
Movimiento del terreno
Cómo combinar InSAR con GNSS, piezómetros e inclinómetros
Qué mide cada instrumento geotécnico, cómo se integra con el radar satelital y cómo se resuelven las discrepancias entre una medida de superficie y una interna.
InSAR
Instrumentación
Piezómetros
03
Movimiento del terreno
Monitoreo InSAR de edificios: asentamientos y límites
Cómo se mide el asentamiento de un edificio con radar satelital, cómo se separa del hundimiento del barrio y qué relación tiene con el daño estructural.
InSAR
Edificios
Asentamientos
04
Movimiento del terreno
Hundimiento urbano con InSAR: cómo se mide la subsidencia
Cómo se mide el hundimiento de una ciudad como la de México con radar satelital, qué velocidades aparecen y cómo se separa lo regional de lo local.
InSAR
Subsidencia
Ciudad
Por qué nosotros
Margen de error, datos crudos y límites del método
Seis compromisos que se comprueban en la entrega, no en la propuesta.
Le decimos que no antes de facturar
El análisis de viabilidad va antes del presupuesto del trabajo completo. Si el archivo no da dispersores, si el agua está demasiado turbia o si la superficie no llega, se dice ahí y no después.
Cada cifra, con su error
La precisión que le damos sale de validar contra datos retenidos en su zona, no de la bibliografía del método. Un dato sin su error no sirve para decidir.
Los datos crudos son suyos
Formatos abiertos y datos de entrada incluidos en la entrega. Si mañana cambia de proveedor, el trabajo sigue valiendo y se puede seguir donde se quedó.
El presupuesto sale del diseño
Primero se dimensiona —cuántas parcelas, cuántos perfiles, cuántas escenas útiles— y de ahí sale la cifra. Al revés es prometer una desviación.
Los estándares, por su nombre
EUDR, Verra VM0047, Plan Vivo PM002 y Climate Change. Producimos y documentamos el dato; quien verifica es un tercero independiente, y esa separación es la que da valor al resultado.
El límite del método, por delante
Dónde falla cada técnica va en la propuesta, no en la letra pequeña del informe final. Es la parte que más nos ahorra a los dos.
