Movimiento rápido
Más de 1,4 cm entre dos pasadas no se mide bien. Un talud en rotura se vigila con radar terrestre.

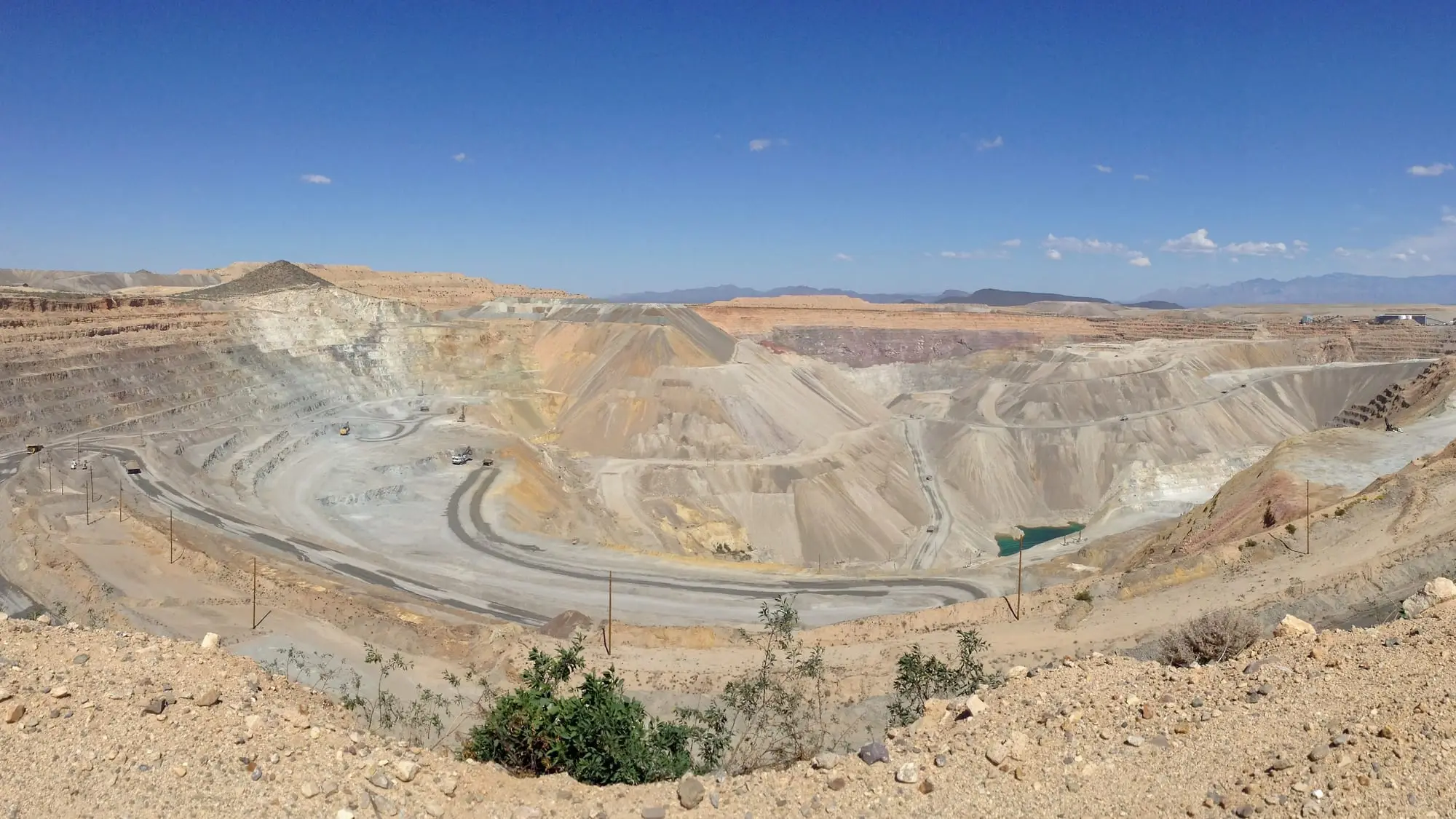

InSAR en taludes y minas a cielo abiertoMonitoreo satelital de taludes y minas a cielo abierto
Medimos la deformación de bancos, taludes y escombreras de minas a cielo abierto con radar satelital InSAR. Vertical y este–oeste, con serie desde 2015.
- Datos radar
- Sentinel-1 · estándar OPERA DISP-S1 · comercial en obras críticas
- Histórico
- Desde 2015
- Actualización
- Cada 6 – 12 días
- Componentes
- Vertical y este–oeste
- Resultado medido
- −1,64 m en el talud de un tajo
Qué recibe
Entregables del monitoreo InSAR de taludes
La corta completa, las escombreras y el terreno de alrededor, con la misma serie y el mismo criterio.
Mapa de velocidad por banco
Tajo, escombreras y entorno, en mm/año y con su error.
Vertical y este–oeste
Separa el asiento del desplazamiento del talud hacia el hueco.
Serie temporal por zona
Desde 2015, con la aceleración señalada.
Retroanálisis
Cómo se movía un banco antes de un evento, para calibrar el modelo geotécnico.
Avisos por umbral
AltiaVisor avisa cuando una zona cruza la velocidad acordada.
Informe técnico
Método, comprobaciones y límite de detección del sitio.
Metodología
Cómo se mide la deformación de un talud por satélite
Dos órbitas miran la mina desde lados opuestos. Juntas separan el movimiento vertical del horizontal.
Viabilidad sobre archivo
Se comprueba qué bancos ve cada órbita. Un talud de espaldas al satélite se ve peor.
Serie histórica
Deformación desde 2015 en las dos órbitas, anclada a GNSS.
Zonificación
Bancos y escombreras agrupados por velocidad, con la aceleración señalada.
Seguimiento en AltiaVisor
Cada pasada nueva entra en la serie. Si una zona cruza el umbral, llega un aviso.
Complementa al radar de talud
El radar de talud vigila en continuo el frente al que apunta. El satélite cubre la mina entera cada pocos días y dice dónde más hay que mirar.
- Fuentes radar
- Copernicus Sentinel-1 y el estándar OPERA DISP-S1 (NASA/JPL)
- Obras críticas
- Radar comercial de mayor resolución y revisita
El método completo, con sus comprobaciones, está en Método.
Presupuesto
Precio del monitoreo InSAR de una mina a cielo abierto
Se cotiza por estudio. Estas cuatro variables mueven la cifra.
- Periodo
- Histórico desde 2015, seguimiento continuo o los dos
- Extensión
- Solo el tajo, o tajo, escombreras e instalaciones
- Órbitas
- Una, o las dos para separar vertical y este–oeste
- Referencia
- Con GNSS, prismas o radar de talud para contrastar
Estudio de viabilidad, sin coste
Qué bancos ve el satélite en su mina, con qué error esperable y a qué precio. Una página.
- Para cotizar
- Ubicación de la mina · zonas de interés · instrumentación instalada
- Plazo
- 2 – 3 días laborables
Dónde falla
Límites del InSAR en taludes de mina
Condiciones donde la medida pierde calidad. Se revisan en el estudio de viabilidad, antes de cotizar.
Frente en explotación
Donde se excava o se vierte entre pasadas la superficie cambia y no hay serie.
Escombreras con vegetación
La vegetación de las escombreras antiguas reduce la señal.
Dirección norte–sur
El satélite mira de lado. Con dos órbitas se separan vertical y este–oeste; el norte–sur queda sin resolver.
Preguntas frecuentes
Preguntas sobre el monitoreo InSAR de taludes de mina
¿Qué mide el InSAR en una mina a cielo abierto?
El desplazamiento de bancos, taludes y escombreras entre pasadas del satélite, en mm/año, sobre toda la mina y su entorno.
¿Sustituye al radar de talud?
No. El radar de talud mide en continuo el frente al que apunta. El InSAR cubre la mina entera cada pocos días. Se complementan.
¿Detecta un deslizamiento con antelación?
Detecta la aceleración lenta de las semanas y meses previos. Un colapso en curso es demasiado rápido para el satélite.
¿Sirve para retroanálisis?
Sí. Con el archivo desde 2015 se reconstruye cómo se movía un banco antes de un evento, y eso calibra el modelo geotécnico con movimiento real.
¿Qué pasa con las zonas en explotación?
Donde se excava o se vierte entre pasadas no hay serie continua. Se miden los bancos estables, las escombreras y el entorno.
¿Cada cuánto se actualiza?
Con cada pasada del satélite, cada 6 a 12 días. En zonas críticas se puede añadir radar comercial con más revisita.
