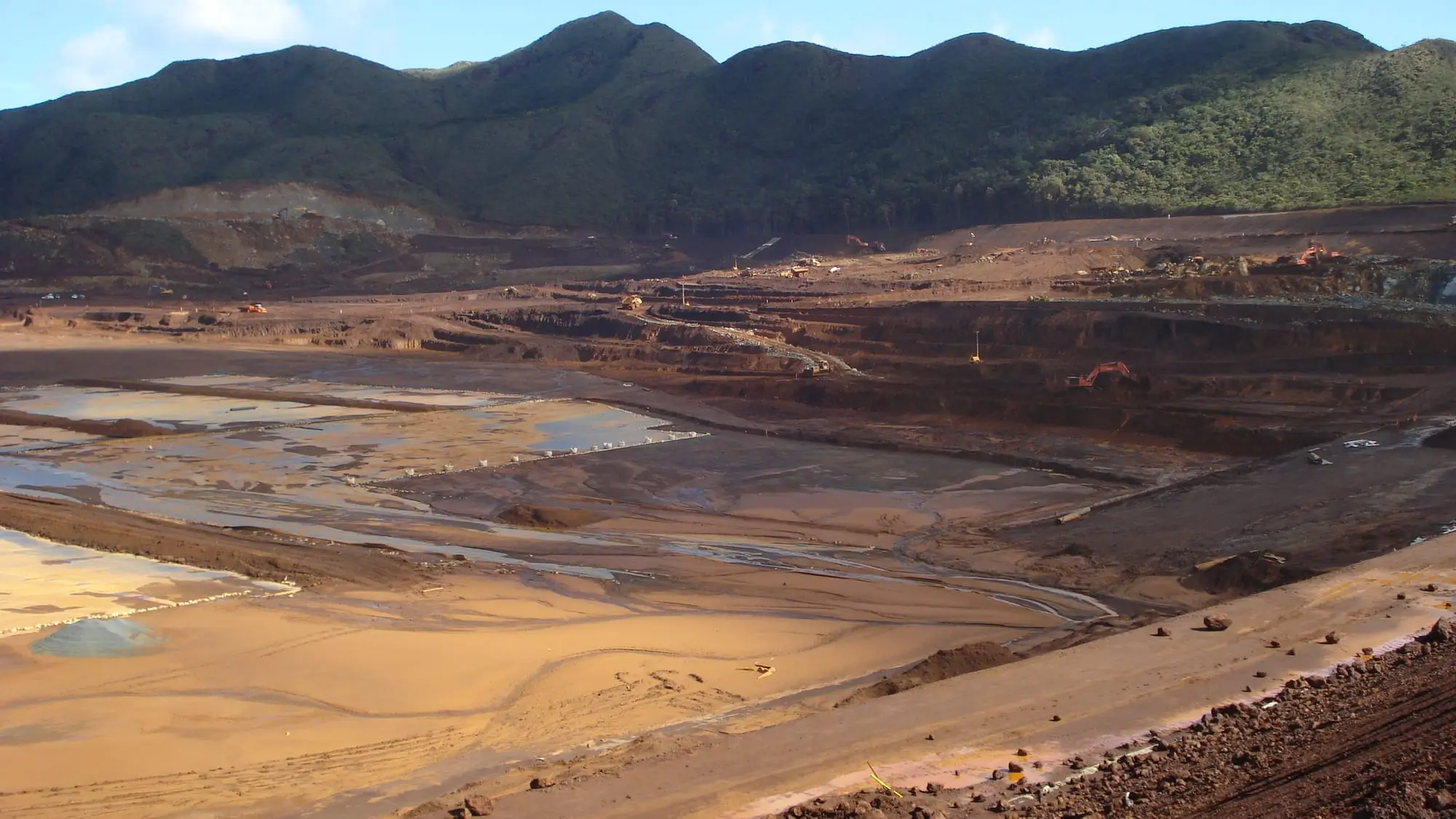

Playa de finos y laguna
El agua y los finos saturados no devuelven señal. La cubeta se mide en su borde.
InSAR en depósitos de residuos minerosMonitoreo satelital de presas de jales y depósitos de relaves
Medimos la deformación del talud, la corona y el entorno de depósitos de jales con radar satelital InSAR. Serie histórica desde 2015 y avisos por umbral.
- Datos radar
- Sentinel-1 · estándar OPERA DISP-S1 · comercial en obras críticas
- Histórico
- Desde 2015
- Actualización
- Cada 6 – 12 días
- Cobertura
- Talud, corona, playa y aguas abajo
- Resultado medido
- −0,77 m en el talud sur de un depósito
Qué recibe
Entregables del monitoreo InSAR de depósitos de jales
Mapas, series y avisos sobre el depósito completo, no solo donde hay instrumento.
Mapa de velocidad de deformación
Talud, corona, playa y terreno aguas abajo, en mm/año y con su error.
Serie temporal por punto
Una fecha por pasada desde 2015, con la aceleración señalada.
Vertical y este–oeste
Separa el asiento del depósito del desplazamiento del talud hacia fuera.
Avisos por umbral
Velocidad o aceleración acordadas al empezar. AltiaVisor avisa cuando un punto las cruza.
Informe para el expediente
Método, comprobaciones y límite de detección, para la revisión de seguridad del depósito.
Metodología
Cómo se vigila un depósito de jales por satélite
El radar mide la distancia a cada punto del depósito en cada pasada. La diferencia entre pasadas es el desplazamiento.
Viabilidad sobre archivo
Se comprueba cuántos puntos devuelve el depósito: talud, corona y playa.
Serie histórica
Deformación desde 2015 en las dos órbitas, anclada a GNSS.
Aceleración
Se compara la velocidad de cada periodo con la del anterior. Importa si se mueve más rápido que antes.
Seguimiento en AltiaVisor
Cada pasada nueva entra en la serie. Si un punto cruza el umbral, llega un aviso.
Un precursor se ve en la serie, no en un valor suelto
Los precursores de rotura de un depósito son deformación creciente y cambio de pendiente en el talud. Con diez años de archivo, cada punto tiene su propia historia contra la que compararse.
- Fuentes radar
- Copernicus Sentinel-1 y el estándar OPERA DISP-S1 (NASA/JPL)
- Obras críticas
- Radar comercial de mayor resolución y revisita
El método completo, con sus comprobaciones, está en Método.
Presupuesto
Precio del monitoreo InSAR de un depósito de jales
Se cotiza por estudio. Estas cuatro variables mueven la cifra.
- Periodo
- Histórico desde 2015, seguimiento continuo o los dos
- Extensión
- Solo el depósito, o depósito, tajo y aguas abajo
- Órbitas
- Una, o las dos para separar vertical y este–oeste
- Referencia
- Con GNSS o instrumentación para contrastar, o en marco relativo
Estudio de viabilidad, sin coste
Cuántos puntos devuelve su depósito, con qué error esperable y a qué precio. Una página.
- Para cotizar
- Ubicación · tipo de depósito y de recrecimiento · instrumentación instalada
- Plazo
- 2 – 3 días laborables
Dónde falla
Límites del InSAR en depósitos de jales
Condiciones donde la medida pierde calidad. Se revisan en el estudio de viabilidad, antes de cotizar.
Movimiento rápido
Más de 1,4 cm entre dos pasadas no se mide bien. Un deslizamiento en curso se vigila con radar terrestre.
Recrecimiento activo
Donde se deposita material nuevo la superficie cambia entre pasadas y no hay serie.
Dirección norte–sur
El satélite mira de lado. Con dos órbitas se separan vertical y este–oeste; el norte–sur queda sin resolver.
Preguntas frecuentes
Preguntas sobre el monitoreo InSAR de depósitos de jales
¿Qué es una presa de jales?
La estructura donde una mina deposita los jales: los residuos finos que quedan al moler el mineral y extraer el metal, mezclados con agua. En otros países se llaman depósitos o balsas de relaves.
¿Qué norma regula las presas de jales en México?
La NOM-141-SEMARNAT-2003, que fija cómo caracterizar los jales y los requisitos del sitio, el proyecto, la construcción, la operación y el cierre de la presa. El monitoreo InSAR no sustituye ninguna de esas obligaciones: añade la deformación de toda la estructura entre inspección e inspección.
¿Qué es el monitoreo InSAR de un depósito de jales?
Una técnica de radar satelital que mide el desplazamiento de la superficie entre pasadas del satélite. Sobre un depósito da la velocidad del talud, la corona y la playa en mm/año, sin instalar nada.
¿Sirve para el estándar GISTM de gestión de relaves?
Aporta la vigilancia de deformación que pide el estándar: una serie independiente, desde 2015, sobre todo el depósito. La evaluación de estabilidad la firma el ingeniero responsable.
¿Sustituye a inclinómetros y piezómetros?
No. Los instrumentos miden en profundidad y en puntos concretos. El InSAR mide la superficie entera y da una segunda serie para contrastar.
¿Detecta una rotura con antelación?
Detecta la aceleración lenta que suele preceder a una rotura. No sustituye a una alerta temprana en tiempo real: entre dos pasadas hay de 6 a 12 días.
¿Funciona en un depósito en operación?
Sí, en las zonas que no cambian entre pasadas: talud, corona y diques. Donde se deposita material nuevo la señal se pierde.
¿Desde cuándo hay datos de mi depósito?
El archivo Sentinel-1 cubre desde 2015. La serie histórica ya existe y es el primer entregable.
Casos de estudio
Monitoreo InSAR en dos depósitos de jales de México
Cananea y un depósito del noroeste: diez años de serie anclada a GNSS, con su cifra y sus límites.
Casos
01
Movimiento del terreno
−0,77 m en el talud sur
Depósito de jales en el noroeste de México: diez años de vigilancia continua
Un depósito de jales y su tajo medidos cada 6 a 12 días durante diez años, sin instrumentos instalados: si la corona se mueve y a qué ritmo.
02
Movimiento del terreno
−1,64 m en el talud del tajo

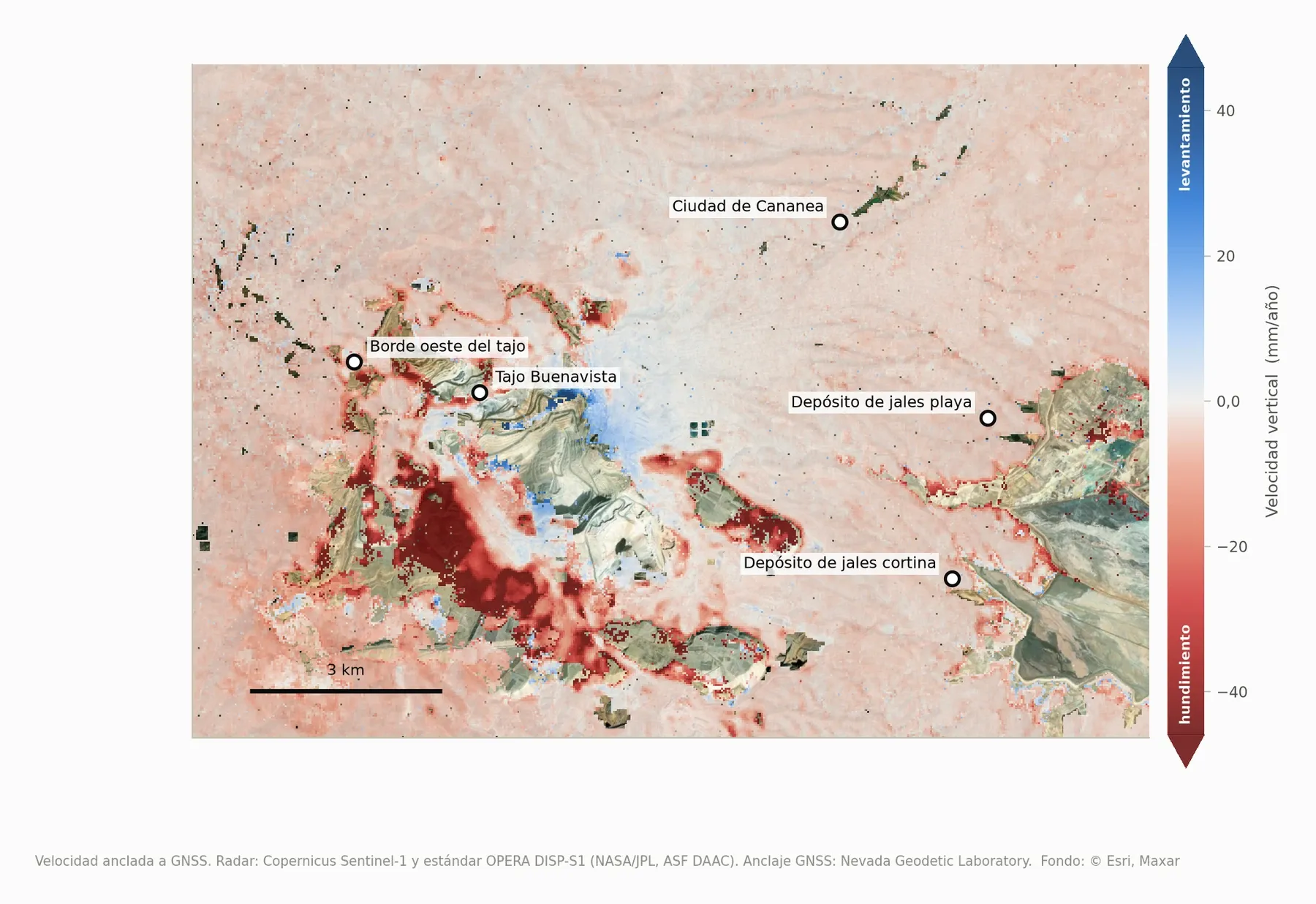

Cananea: el tajo y el depósito de jales, medidos a la vez
Taludes del tajo y depósito de jales de Cananea en un solo análisis: diez años de medición continua y −1,64 m en el talud del tajo.
Artículos
01
Movimiento del terreno
Análisis histórico InSAR: reconstruir la deformación desde 2015
Cómo se reconstruye una década de movimiento del terreno sobre archivo satelital, qué se puede afirmar de un periodo pasado y para qué sirve en un peritaje.
InSAR
Histórico
Peritaje
02
Movimiento del terreno
Cómo combinar InSAR con GNSS, piezómetros e inclinómetros
Qué mide cada instrumento geotécnico, cómo se integra con el radar satelital y cómo se resuelven las discrepancias entre una medida de superficie y una interna.
InSAR
Instrumentación
Piezómetros
03
Movimiento del terreno
Monitoreo InSAR de edificios: asentamientos y límites
Cómo se mide el asentamiento de un edificio con radar satelital, cómo se separa del hundimiento del barrio y qué relación tiene con el daño estructural.
InSAR
Edificios
Asentamientos
04
Movimiento del terreno
Hundimiento urbano con InSAR: cómo se mide la subsidencia
Cómo se mide el hundimiento de una ciudad como la de México con radar satelital, qué velocidades aparecen y cómo se separa lo regional de lo local.
InSAR
Subsidencia
Ciudad
