Píxel de 30 m en archivo estándar
Con el archivo estándar se mide la zona. Un inmueble aislado pide radar comercial de mayor resolución.
InSAR en subsidencia urbana y edificiosMedición del hundimiento del terreno y asentamiento de edificios
Medimos el hundimiento del terreno (subsidencia) y el asentamiento de edificios e infraestructura con radar satelital InSAR. Serie desde 2015, en mm/año.
- Datos radar
- Sentinel-1 · estándar OPERA DISP-S1 · comercial en obras críticas
- Histórico
- Desde 2015
- Actualización
- Cada 6 – 12 días
- Unidad
- De la zona al inmueble
- Resultado medido
- Hasta 45 cm/año en Ciudad de México
Qué recibe
Entregables de la medición de subsidencia urbana
Cuánto se hunde el terreno, desde cuándo y si lo que se mueve es la zona o el edificio.
Mapa de velocidad de hundimiento
Mm/año sobre toda la zona, con su error.
Serie por punto o por inmueble
Desde 2015, para fijar cuándo empezó el movimiento.
Zona frente a edificio
Separa el hundimiento regional del asiento propio del inmueble.
Seguimiento de obras
Edificios cercanos a una excavación, con la serie empezando antes de la obra.
Informe técnico pericial
Ventana temporal, método y error. Utilizable como prueba.
Metodología
Cómo se mide el hundimiento de una ciudad por satélite
Cubiertas, cornisas y estructuras devuelven la señal del radar en cada pasada. La diferencia entre pasadas es el desplazamiento.
Viabilidad sobre archivo
Cuántos puntos devuelve su zona y con qué resolución hace falta trabajar.
Serie histórica
Deformación desde 2015 en las dos órbitas, anclada a la red GNSS.
Validación ciega
El mapa se ancla con una estación y se contrasta contra otra que no entró en el cálculo.
Informe y seguimiento
Informe con ventana, método y error. La serie sigue en AltiaVisor si hace falta.
Terreno o edificio
Una zona entera puede hundirse por extracción de agua sin que ningún edificio tenga daño. Y un edificio puede asentar sobre terreno estable. Separar las dos cosas convierte el dato en un argumento defendible.
- Fuentes radar
- Copernicus Sentinel-1 y el estándar OPERA DISP-S1 (NASA/JPL)
- Obras críticas
- Radar comercial de mayor resolución y revisita
El método completo, con sus comprobaciones, está en Método.
Presupuesto
Precio de un estudio de subsidencia urbana
Se cotiza por estudio. Estas cuatro variables mueven la cifra.
- Periodo
- Una ventana del archivo, seguimiento continuo o los dos
- Extensión
- Un inmueble, una colonia o un municipio
- Resolución
- Archivo estándar para la zona, radar comercial para el inmueble
- Uso
- Técnico, o informe pericial para un proceso
Estudio de viabilidad, sin coste
Cuántos puntos devuelve su zona o su inmueble, con qué error esperable y a qué precio. Una página.
- Para cotizar
- Ubicación · inmuebles o zona de interés · para qué se necesita el dato
- Plazo
- 2 – 3 días laborables
Dónde falla
Límites del InSAR en subsidencia urbana
Condiciones donde la medida pierde calidad. Se revisan en el estudio de viabilidad, antes de cotizar.
Edificios entre vegetación
Un inmueble rodeado de árboles puede no reunir puntos suficientes.
Mide movimiento, no daño
Dice cuánto y desde cuándo. Si hay riesgo estructural lo decide el técnico que firma.
Dirección norte–sur
El satélite mira de lado. Con dos órbitas se separan vertical y este–oeste; el norte–sur queda sin resolver.
Preguntas frecuentes
Preguntas sobre la medición de subsidencia urbana
¿Qué es el hundimiento del suelo (subsidencia) y cómo se mide?
Es el hundimiento del terreno, casi siempre por extracción de agua subterránea. El radar satelital InSAR lo mide en mm/año sobre toda la ciudad, sin instalar nada.
¿Puedo saber si mi edificio se está hundiendo?
Sí, si el inmueble devuelve señal suficiente. El archivo estándar mide la zona a 30 m; para un edificio concreto se usa radar comercial de mayor resolución.
¿Sirve como prueba en un peritaje?
El informe declara la fuente, la ventana, el método y el error, y otro técnico puede repetir la comprobación. La valoración del daño la firma el perito.
¿Puedo saber cuándo empezó el movimiento?
Sí, desde 2015. La serie dice si el movimiento ya estaba antes de una obra o empezó después.
¿Sirve para obras subterráneas o excavaciones?
Sí. La serie de los edificios cercanos empieza antes de la obra, algo que ningún sensor instalado después puede dar.
¿Cada cuánto se actualiza?
Con cada pasada del satélite, cada 6 a 12 días. AltiaVisor añade la fecha y avisa si un punto cruza el umbral acordado.
Casos de estudio
Subsidencia medida en Ciudad de México
El oriente de la ciudad y el aeropuerto: diez años de serie anclada a la red GNSS, con su cifra y sus límites.
Casos
01
Movimiento del terreno
Cuatro metros en una década

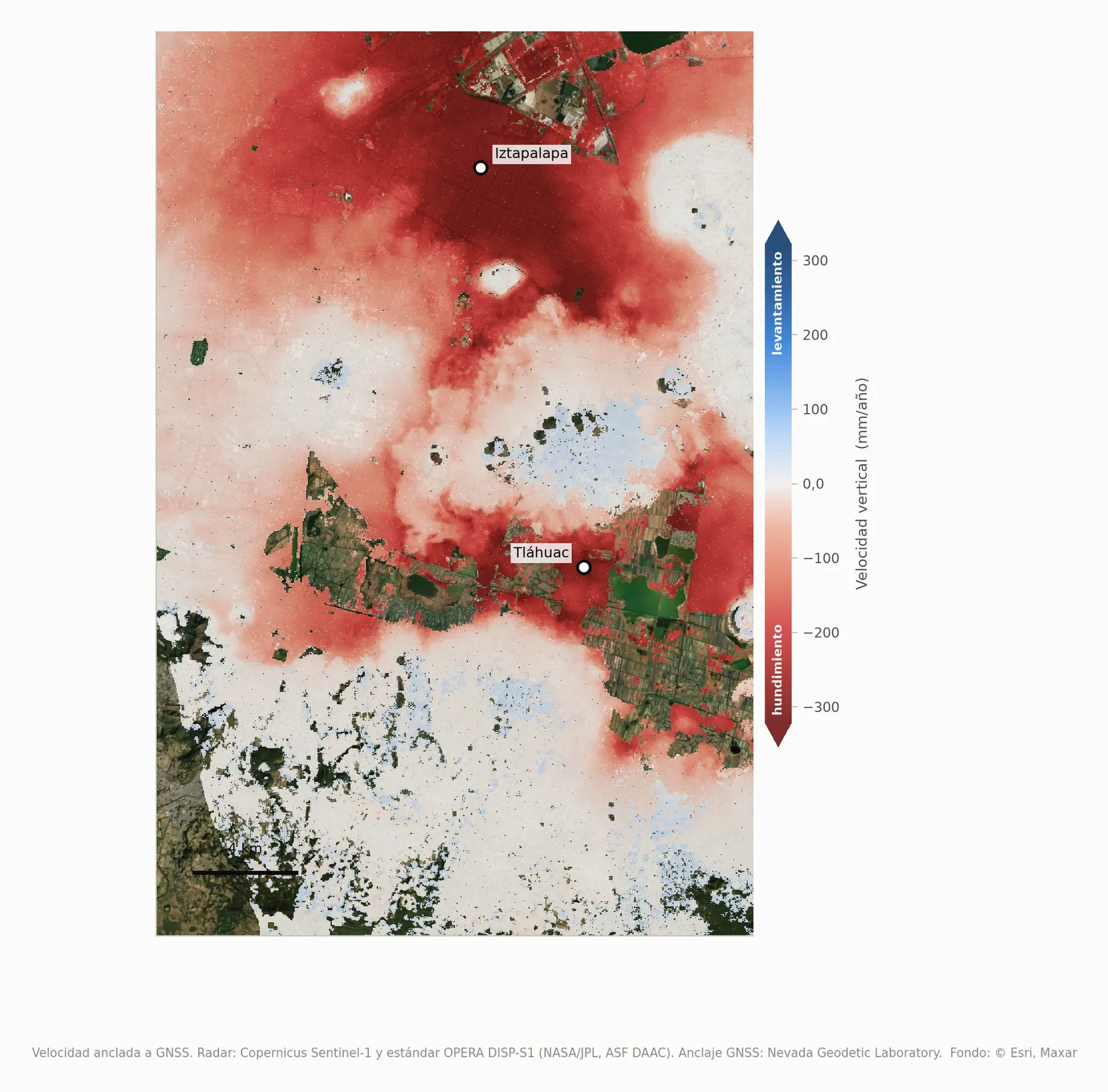

Ciudad de México: cuatro metros de hundimiento en una década
Subsidencia de Ciudad de México píxel a píxel sobre 347 km², con 419 y 359 imágenes por órbita ancladas a GNSS: hasta 45 cm al año.
02
Movimiento del terreno
−3,19 m acumulados

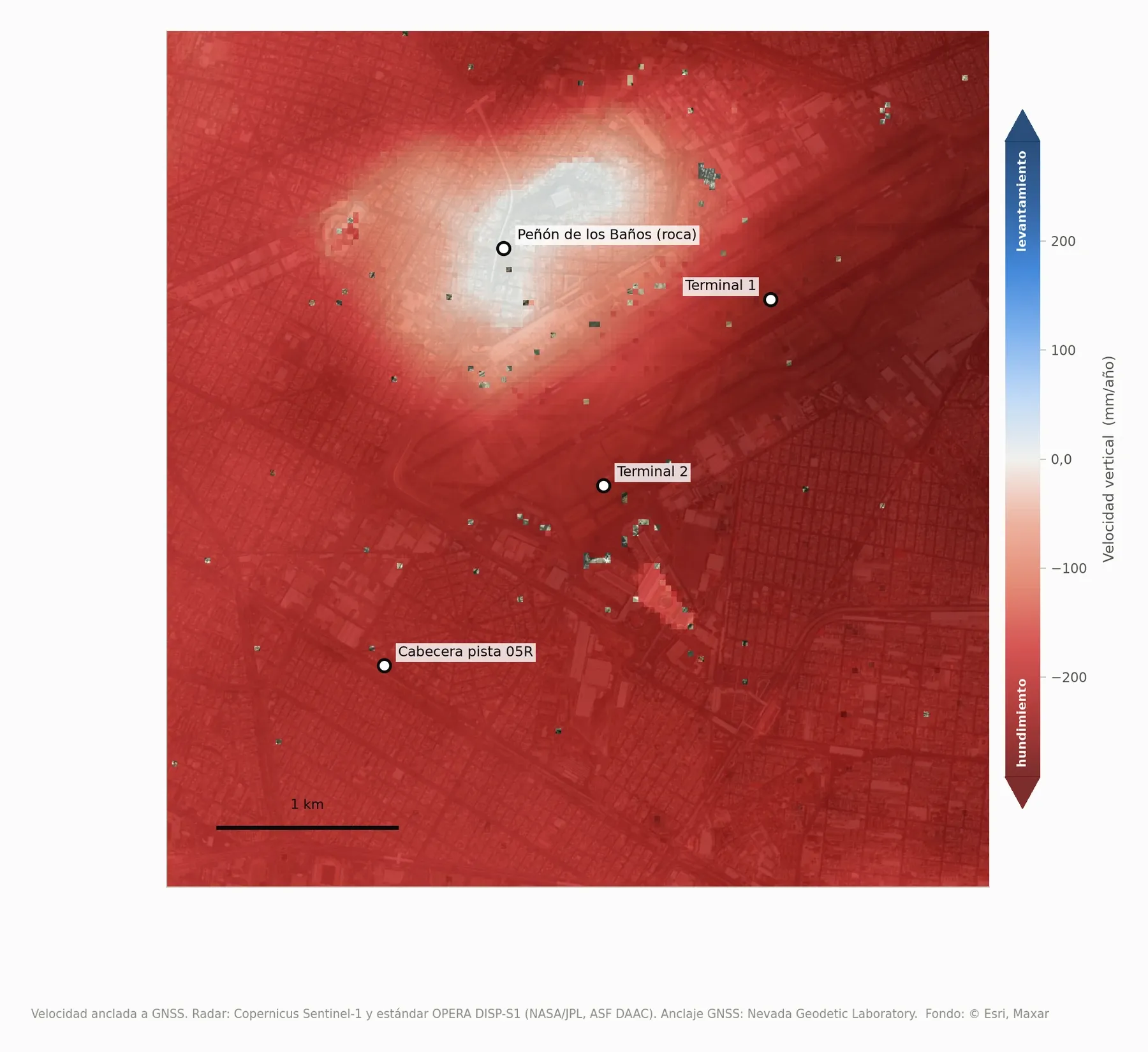

Aeropuerto Benito Juárez: el borde exacto del hundimiento
En el aeropuerto de Ciudad de México, las terminales bajan un cuarto de metro al año y el cerro vecino está quieto. −3,19 m acumulados.
Artículos
01
Movimiento del terreno
Análisis histórico InSAR: reconstruir la deformación desde 2015
Cómo se reconstruye una década de movimiento del terreno sobre archivo satelital, qué se puede afirmar de un periodo pasado y para qué sirve en un peritaje.
InSAR
Histórico
Peritaje
02
Movimiento del terreno
Cómo combinar InSAR con GNSS, piezómetros e inclinómetros
Qué mide cada instrumento geotécnico, cómo se integra con el radar satelital y cómo se resuelven las discrepancias entre una medida de superficie y una interna.
InSAR
Instrumentación
Piezómetros
03
Movimiento del terreno
Monitoreo InSAR de edificios: asentamientos y límites
Cómo se mide el asentamiento de un edificio con radar satelital, cómo se separa del hundimiento del barrio y qué relación tiene con el daño estructural.
InSAR
Edificios
Asentamientos
04
Movimiento del terreno
Hundimiento urbano con InSAR: cómo se mide la subsidencia
Cómo se mide el hundimiento de una ciudad como la de México con radar satelital, qué velocidades aparecen y cómo se separa lo regional de lo local.
InSAR
Subsidencia
Ciudad
Por qué nosotros
Margen de error, datos crudos y límites del método
Seis compromisos que se comprueban en la entrega, no en la propuesta.
Le decimos que no antes de facturar
El análisis de viabilidad va antes del presupuesto del trabajo completo. Si el archivo no da dispersores, si el agua está demasiado turbia o si la superficie no llega, se dice ahí y no después.
Cada cifra, con su error
La precisión que le damos sale de validar contra datos retenidos en su zona, no de la bibliografía del método. Un dato sin su error no sirve para decidir.
Los datos crudos son suyos
Formatos abiertos y datos de entrada incluidos en la entrega. Si mañana cambia de proveedor, el trabajo sigue valiendo y se puede seguir donde se quedó.
El presupuesto sale del diseño
Primero se dimensiona —cuántas parcelas, cuántos perfiles, cuántas escenas útiles— y de ahí sale la cifra. Al revés es prometer una desviación.
Los estándares, por su nombre
EUDR, Verra VM0047, Plan Vivo PM002 y Climate Change. Producimos y documentamos el dato; quien verifica es un tercero independiente, y esa separación es la que da valor al resultado.
El límite del método, por delante
Dónde falla cada técnica va en la propuesta, no en la letra pequeña del informe final. Es la parte que más nos ahorra a los dos.
